Вопрос о максимальной длине HDMI-кабеля нельзя решить одной цифрой. Кабель передает цифровой поток, но при ухудшении сигнала изображение не становится постепенно менее четким: сначала появляются редкие сбои, затем мерцание, потеря звука, падение частоты обновления или полное сообщение «нет сигнала».
Как выбрать длину HDMI-линии
Безопасная длина зависит от разрешения, частоты обновления, HDR, версии интерфейса, качества разъемов, конструкции кабеля и характеристик оборудования на обоих концах. Поэтому выбирать нужно не «самый длинный HDMI», а конкретный тип линии под заданный режим и условия прокладки.
Почему у HDMI нет универсального предела
HDMI передает высокоскоростной цифровой сигнал по нескольким дифференциальным каналам. На коротком участке приемник уверенно распознает импульсы, а с ростом расстояния увеличиваются затухание, отражения и влияние электромагнитных помех. Для кабеля это означает уменьшение запаса по качеству сигнала, хотя внешне он может выглядеть полностью исправным.
Чем больше данных требуется передать за единицу времени, тем выше требования к линии. Поэтому один и тот же кабель может нормально работать с Full HD, но нестабильно передавать 4K с высокой частотой обновления и HDR. Важен не только заявленный стандарт HDMI, но и фактическая полоса пропускания всей цепочки.
- Разрешение и частота. 4K 60 Гц требует меньше пропускной способности, чем 4K 120 Гц.
- Цветовой режим. Глубина цвета, HDR и формат цветовой субдискретизации меняют объем потока.
- Оборудование. Источник и дисплей могут поддерживать разные режимы даже при одинаковой маркировке портов.
- Среда монтажа. Силовые кабели, блоки питания, распределительные шкафы и резкие перегибы ухудшают запас стабильности.
Маркировка HDMI 2.0 или HDMI 2.1 относится прежде всего к возможностям устройств и поддерживаемым функциям, а не к гарантированной длине кабеля. При покупке полезнее смотреть на сертификацию конкретного кабеля и требуемый режим передачи. В каталоге HDMI-кабелей и переходников подбор также следует начинать с параметров системы, а не с длины в карточке товара.
Пассивный медный кабель: где проходит практическая граница
Пассивный кабель не содержит схем восстановления сигнала: источник передает поток напрямую на дисплей. Это простое и обычно надежное решение для коротких соединений, но его возможности быстро зависят от требуемой полосы пропускания. Чем выше режим, тем важнее качество проводников, экранирования, пайки и разъемов.
Для обычной домашней или офисной связки длиной до нескольких метров пассивный медный HDMI обычно является первым выбором. Для режимов с высокой нагрузкой практическим ориентиром часто служат сертифицированные кабели длиной до 5 м, но это не универсальная гарантия для любого оборудования и условий.
На более длинной медной линии результат становится менее предсказуемым. Кабель может работать при сниженной частоте или другом цветовом режиме, но не обеспечивать исходную конфигурацию, поэтому проверять нужно именно тот сигнал, который будет использоваться постоянно.
| Тип линии | Когда выбирать | Ограничения |
|---|---|---|
| Пассивный медный HDMI | Короткое соединение источника и дисплея | Запас по длине и режиму быстро уменьшается |
| Активный медный HDMI | Умеренно длинная трасса при сохранении заданного режима | Есть направление подключения и встроенная электроника |
| Оптический HDMI | Длинная линия через помещение или стойку | Нужно учитывать направление, питание и радиус изгиба |
| HDMI-удлинитель | Стационарная инфраструктура на большом расстоянии | Зависит от приемников, кабельной среды и HDCP |
Точные критерии выбора для 4K 120 Гц и HDR разобраны в материале о выборе HDMI-кабеля для 4K 120 Гц и HDR. Главное правило — не компенсировать недостаточную пропускную способность увеличением длины или покупкой переходника.
Активные и оптические HDMI-линии
Активный HDMI-кабель содержит электронные компоненты, которые помогают компенсировать потери на линии. Такие модели часто имеют маркировку направления: один конец подключают к источнику, другой — к дисплею. Перепутанное направление может привести к полному отсутствию изображения, хотя кабель и устройства исправны.
Оптический HDMI преобразует электрический сигнал в оптический и передает его по волокну, а на выходе снова формирует HDMI-сигнал. Это позволяет строить значительно более длинные линии с меньшим влиянием электромагнитных помех. Однако оптика не является универсальной заменой меди: у конкретной модели могут быть ограничения по режимам, питанию и обратным каналам.
Длинная HDMI-трасса должна рассматриваться как система передачи, а не как один кабель с большим числом метров.
Для длинных участков полезно заранее сравнить медное и оптическое решение: важны не только расстояние, но и возможность замены кабеля, доступ к разъемам, прокладка в трубе, необходимость eARC или управления по CEC. Сравнение подходов приведено в материале об оптическом и медном HDMI для длинной линии.
Что проверить у активной или оптической модели
- Направление подключения и наличие маркировки Source/Display.
- Поддерживаемое разрешение, частоту, HDR, HDCP и заявленный аудиорежим.
- Необходимость питания от HDMI или внешнего источника.
- Совместимость ARC/eARC, CEC и других функций, если они нужны в системе.
- Допустимый радиус изгиба и требования к протяжке в кабельном канале.
Сценарии применения и выбор технологии
В домашнем кинотеатре источник обычно расположен рядом с телевизором или проектором, поэтому короткий сертифицированный пассивный кабель снижает число потенциальных точек отказа. Если проектор находится на потолке или в глубине помещения, трассу нужно считать по реальному маршруту, включая подъемы, запас на подключение и обход мебели.
В переговорной комнате источник может подключаться к дисплею через настенную панель, коммутационную систему или потолочную трассу. Здесь кроме длины важны промежуточные соединения: каждый адаптер, розетка, патч-корд или переключатель добавляет еще один участок, на котором возможны потери и проблемы с согласованием.
Для игровой станции с высокой частотой обновления нельзя ориентироваться на то, что кабель успешно работал с офисным ноутбуком. Нужно проверить максимальный режим видеокарты, монитора и кабеля, а также убедиться, что после подключения сохраняются нужная частота, HDR и требуемая цветовая глубина.
В инсталляции между стойкой и удаленным дисплеем чаще рационально использовать активную или оптическую линию, а при сложной инфраструктуре — специализированный HDMI-удлинитель. Если кабель проходит рядом с силовыми трассами или должен преодолеть большое расстояние, запас по качеству важнее минимальной стоимости закупки.

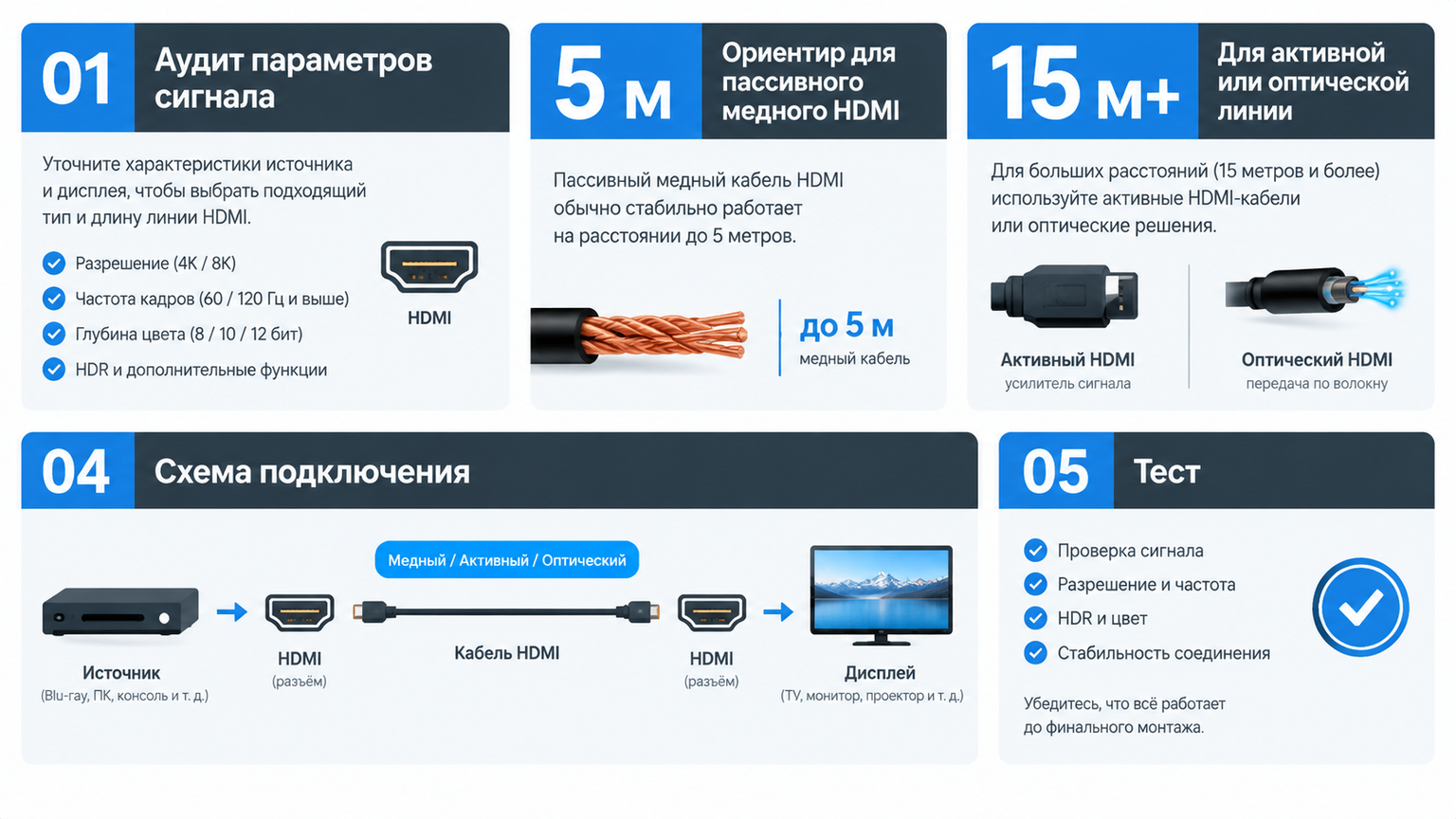

Порядок действий перед покупкой и монтажом
Сначала зафиксируйте не длину, а задачу: какое устройство является источником, какой дисплей используется и какой режим должен работать без компромиссов. Затем измерьте фактический маршрут и добавьте небольшой монтажный запас, не превращая его в свободные кольца с малым радиусом изгиба.
- Опишите режим. Запишите разрешение, частоту обновления, HDR, аудиоформат и необходимость ARC/eARC или CEC.
- Проверьте порты. Уточните возможности источника, дисплея, AV-ресивера, свитча и настенных модулей.
- Выберите конструкцию. Для короткой трассы рассмотрите пассивный медный кабель, для длинной — активный или оптический.
- Соберите тестовую цепочку. Подключите все реальные промежуточные устройства до прокладки в стене или потолке.
- Проверьте штатный режим. Оставьте систему работать с нужным разрешением, частотой, HDR и звуком.
- Только после теста монтируйте. Закрепите кабель без пережатия, натяжения и соседства с мощными силовыми линиями.
Если изображение пропадает, не начинайте с покупки кабеля большей длины. Временно сократите цепочку, уберите переходники и переключатели, установите базовое разрешение, затем последовательно возвращайте нужные функции. Такой метод показывает, на каком участке возникает проблема.
Типичные ошибки при длинной HDMI-линии
- Склейка коротких кабелей. Соединение через несколько переходников увеличивает потери и количество контактов.
- Ориентация только на версию HDMI. Номер версии устройства не гарантирует работоспособность любого кабеля в максимальном режиме.
- Запас «на всякий случай». Излишняя длина может ухудшить сигнал и усложнить укладку.
- Проверка на рабочем столе. Успешный тест без штатных свитчей, розеток и ресивера не подтверждает готовность всей линии.
- Игнорирование возвратных функций. Видео может работать, а ARC/eARC, CEC или управление — нет.
- Скрытая прокладка без доступа. Неудачная линия потребует вскрытия отделки, поэтому тест и план замены нужно предусмотреть заранее.
При сообщении «нет сигнала» полезно идти от простого к сложному: выбрать правильный вход, переподключить разъемы, исключить промежуточные устройства, проверить другой источник и затем протестировать кабель на коротком расстоянии. Подробный алгоритм приведен в материале о пошаговой диагностике HDMI-сигнала.
Итог: для коротких расстояний выбирайте пассивный медный кабель с подтвержденной поддержкой нужного режима. Когда трасса становится длинной, а сигнал требовательным, переходите к активной или оптической передаче и обязательно тестируйте всю цепь до окончательного монтажа.
