Длинная HDMI-линия редко выходит из строя из-за самого разъёма. Чаще проблема возникает на границе возможностей кабеля, источника и дисплея: изображение пропадает, режим понижается, появляются мерцание, цифровые артефакты или нестабильный звук.

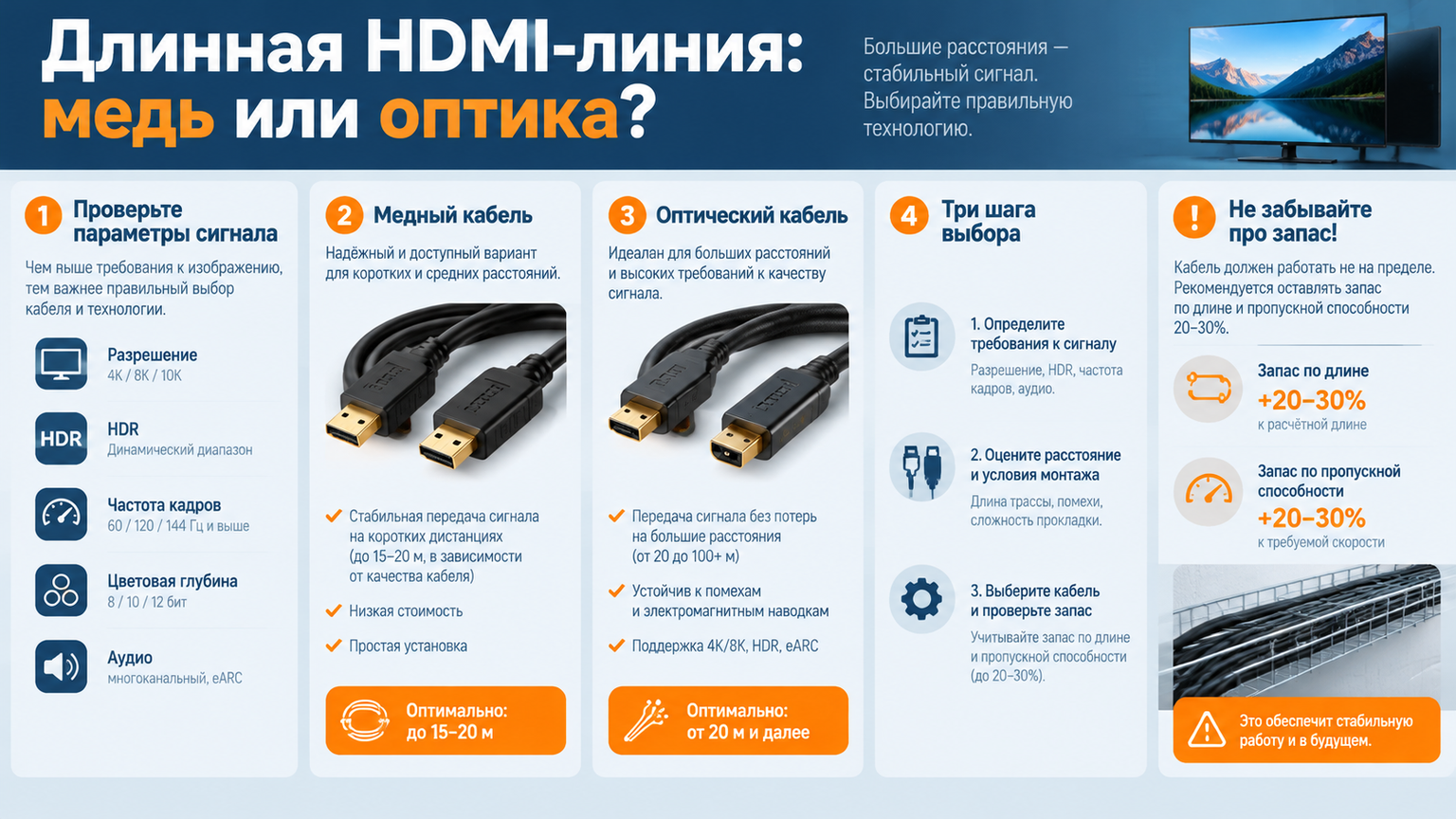

Длинная HDMI-линия: медь или оптика
Выбор между медью и оптикой нужно делать после определения сигнала и трассы. Для этого важны не только длина кабеля, но и разрешение, частота обновления, HDR, требования к HDCP, возвратному аудиоканалу и условия прокладки.
Сначала определите задачу линии
HDMI передаёт цифровые данные с высокой скоростью. Если система не справляется, изображение обычно не становится постепенно хуже, как при аналоговой передаче: соединение может работать нестабильно или полностью потерять сигнал.
Надпись HDMI 2.0 или HDMI 2.1 на устройстве описывает возможности интерфейса, а не автоматически подтверждает свойства любого кабеля. При выборе полезнее смотреть на заявленный режим передачи, сертификацию и рекомендации производителя, а не только на поколение разъёма.
- Определите максимальное разрешение и частоту обновления, которые должны работать одновременно.
- Проверьте, нужен ли HDR, многоканальный звук, ARC или eARC.
- Уточните наличие HDCP и требования источника к защите контента.
- Измерьте не прямое расстояние между устройствами, а полную длину маршрута с учётом запаса на подключение.
- Зафиксируйте будущую схему: источник — кабель — дисплей или источник — коммутация — кабель — дисплей.
Если задача связана с игровым монитором или консолью, сначала сопоставьте требуемый режим с возможностями оборудования. Практические нюансы выбора для 4K 120 Гц и HDR разобраны в материале о выборе HDMI-кабеля для 4K 120 Гц и HDR.
Медный HDMI: где он оправдан
Медь остаётся самым понятным вариантом: кабель не требует преобразования электрического сигнала в оптический и обратно, а его подключение обычно не имеет заданного направления. Такой кабель удобно применять там, где длина умеренная, оба устройства находятся рядом, а трасса доступна для замены.
Пассивный медный кабель не содержит активной электроники. На длинной линии потери зависят от конструкции, качества изготовления, частоты сигнала, разъёмов и условий прокладки, поэтому одинаковая длина у разных изделий не гарантирует одинаковый результат.
| Критерий | Медный HDMI | Оптический HDMI |
|---|---|---|
| Принцип передачи | Электрический сигнал по проводникам | Преобразование сигнала в оптический и обратно |
| Типичная сильная сторона | Простота подключения и обслуживания | Работа на длинной трассе при подходящей модели |
| Чувствительность к прокладке | Важны перегибы, наводки и качество контактов | Важны радиус изгиба, направление и механическая защита |
| Питание | Обычно не требует отдельного питания | Электроника коннекторов может использовать питание HDMI |
| Риск при замене | Проще проверить и переподключить | Нужно учитывать маркировку концов и совместимость |
Активный медный кабель может расширить рабочую длину за счёт встроенной электроники. Однако это уже не обычный пассивный провод: нужно проверить направление, требования к питанию и поддержку нужного режима, а также оставить доступ к соединениям для диагностики.
Медь выбирают не потому, что она всегда лучше, а потому, что на конкретной длине она даёт достаточный запас по сигналу при меньшей сложности системы.
Оптический HDMI: преимущества и ограничения
Оптический HDMI-кабель обычно преобразует электрический сигнал в оптический внутри одного коннектора и возвращает его в электрическую форму на другом конце. Внутри такой конструкции могут сочетаться оптоволокно для передачи данных и медные жилы для отдельных служебных функций.
Главное преимущество оптики — возможность строить длинные линии с меньшей зависимостью от электромагнитных помех. Это особенно полезно между стойкой, проектором, дисплеем и источником, когда кабель проходит через технические зоны, потолок или длинный кабельный лоток.
- У оптического HDMI часто есть направление подключения: концы обозначают как Source и Display или аналогично.
- Активная электроника может зависеть от питания, которое предоставляет HDMI-порт; при нестандартной схеме это нужно проверить заранее.
- Кабель нельзя тянуть за коннектор, резко перегибать или пережимать стяжкой.
- Большой запас длины не компенсирует неподходящую полосу пропускания или несовместимость устройств.
- ARC, eARC, CEC, HDCP и другие функции необходимо подтверждать для конкретной модели, а не считать гарантированными по одному факту оптической передачи.
Оптика не улучшает качество изображения сама по себе. При исправной линии источник и дисплей получают тот же цифровой сигнал, но оптическая конструкция может оказаться более подходящей для длинной трассы и электрически шумной среды.
Как выбрать кабель под сценарий
Домашний телевизор и игровая консоль
Если источник и телевизор находятся рядом, рационально начать с пассивного медного кабеля, рассчитанного на требуемый режим. Для высоких разрешений и частот важен запас, поскольку фактическая нагрузка складывается из нескольких параметров одновременно, а не из одного значения разрешения.
Проектор на потолке
В такой схеме длину считают по всей трассе от источника до проектора, включая участки до коммутационной панели и возможных удлинителей. Если линия проходит далеко или рядом с силовыми кабелями, оптика часто упрощает задачу, но перед заделкой в конструкцию её обязательно тестируют в реальной схеме.
Переговорная, учебный класс или зал
Здесь важна не только передача картинки, но и устойчивость к регулярным переподключениям. Если используются матрица, ресивер, док-станция или настенная панель, проверяйте всю цепочку целиком: каждый дополнительный переходник и соединение добавляет ещё одну точку возможного отказа.
Стационарная AV-система
Для скрытой трассы выбирают кабель с учётом способа прокладки, доступности обслуживания и требований объекта. Если замена после монтажа затруднена, лучше предусмотреть протяжку, запасной маршрут или заменяемую инфраструктуру, а не надеяться только на повышенную заявленную длину.
Не стоит путать длинный HDMI с решением на базе сетевой инфраструктуры. Передача HDMI по витой паре или IP использует другой класс оборудования, а значит, требует оценки задержки, сжатия, управления и совместимости всей системы.
Монтаж и проверка без неприятных сюрпризов
Главная ошибка — сначала проложить кабель, а затем пытаться выяснить, поддерживает ли он нужный режим. При скрытом монтаже тестирование выполняют до закрытия трассы, причём с теми же источником, дисплеем, настройками и промежуточными устройствами, которые будут использоваться постоянно.
- Составьте схему соединений и запишите требуемые режимы изображения и звука.
- Измерьте фактический маршрут, добавьте небольшой монтажный запас без создания бухт и натяжения.
- Выберите тип кабеля и проверьте его направление, требования к питанию и поддерживаемые функции.
- Соберите рабочую цепочку на полу или на временной стойке.
- Проверьте запуск после включения, смену разрешения, частоту, HDR, звук, CEC и возвратный канал, если они нужны.
- После прокладки повторите тест на обоих концах и промаркируйте кабель.
При укладке соблюдайте минимальный радиус изгиба, указанный производителем, и не допускайте давления на коннекторы. Силовые линии, источники сильных помех и острые кромки требуют отдельного внимания, даже если выбран оптический кабель.
Если дисплей показывает «нет сигнала», не начинайте с немедленной замены кабеля. Сначала исключите неверный вход, выключенный источник, проблему промежуточного устройства и ошибочную последовательность включения; пошаговый алгоритм собран в статье о диагностике сообщения «нет сигнала» по HDMI.
Типичные ошибки при выборе
- Покупка по максимальной длине без указания требуемого режима передачи.
- Оценка кабеля только по толщине, весу или внешней оплётке.
- Установка направленного оптического кабеля концами наоборот.
- Использование переходников и удлинителей без проверки общей полосы пропускания.
- Попытка передать новый режим через старую коммутацию, ресивер или настенную панель.
- Скрытая укладка без предварительного теста и без возможности замены.
Надёжная длинная HDMI-линия — это не отдельный «самый дальнобойный» кабель, а согласованная цепочка. Выберите медь, если её возможностей хватает с запасом и важна простота; выбирайте оптику, если длина, помехи и архитектура трассы делают электрическую передачу уязвимой.
Перед покупкой полезно отдельно сверить требования HDMI 2.0 и HDMI 2.1 для конкретного телевизора, монитора или консоли: название интерфейса на устройстве не заменяет проверку фактических режимов и всей цепочки подключения.
